KTRD 1475/ Infrarot - Pyrometer mit Lichtleiter 250-2500°C Stahl, Eisen, Buntmetall, Drähte, Keramik, Walzen, Induktionserwärmung, Hartlöten usw.
KTRD 1475/ Infrarot - Pyrometer mit Lichtleiter / 250-2500°C / Stahl, Eisen, Buntmetall, Drähte, Keramik, Walzen, Induktionserwärmung, Hartlöten usw.

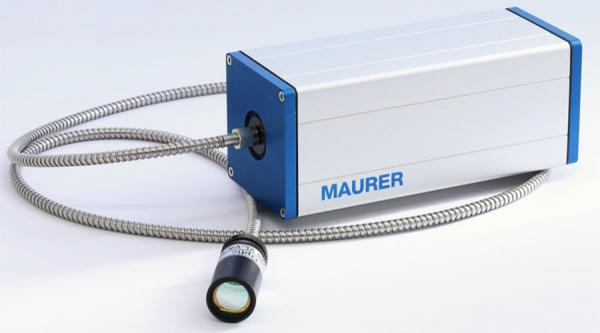

Serie KTRD 1475
Temperaturbereiche 250 bis 2500°C
Temperaturkontrolle bei Produktionsvorgängen
Kompaktgeräte
Infrarot – Messwertaufnehmer und Auswerteelektronik in einem Gehäuse
- Lichtleiter mit Vorsatzoptik
- Lichtstrahlzieleinrichtung
- Emissionsgrad am Gerät einstellbar
- serielle Schnittstelle
- 1 Schaltausgang (open collector)
- Software IR-LOG
- über die serielle Schnittstelle lassen sich zusätzliche Funktionen parametrieren:
- Analogausgang: 0 – 20 / 4 – 20 mA Umschaltung
- Zoombereich innerhalb des Messbereiches
- Emissionsgrad: 100,00 – 10,00 %
- Mittelwertbildung: arithmetisch oder gleitend
- Maximalwertspeicher: Speicherarten und Löschfunktionen z.B. automatisch bei neuem Teil
Anwendungsgebiete:
Stahl, Eisen, Buntmetall, Anlassen, Beschichtung, Drähte, Härten, Löten, Glühen, Induktionserwärmung, Schmieden, Vorwärmen, Walzen usw.
Technischen Daten
| Gerätetypen | KTRD 1475 |
|---|---|
| Messfleckmarkierung | Lichtstrahlzieleinrichtung grüne LED |
| Temperaturmessbereiche: | MB 1: 250 – 1400°C MB 2: 300 – 2000°C MB 3: 350 – 2500°C |
| Spektralbereich | 1,45 – 1,7 μm |
| Ansprechzeit (t90) | <0,5 ms |
| Messunsicherheit | 0,5 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s) |
| Reproduzierbarkeit | 0,1 % vom Messwert in °C ± 1°C (ε=1, Tu=23°C, T95 = 1s) |
| Emissionsgrad ε | 100 – 10 % direkt am Gerät oder über Schnittstelle einstellbar |
| Analogausgang | 0 – 20 mA oder 4 – 20 mA, Bürde max. 500R |
| Teilmessbereich | frei einstellbar innerhalb des Messbereichs |
| Auflösung | <0,1% Analogausgang, <0,1°C an der Schnittstelle |
| 1 Schaltausgang (open coll.) | 24 V DC / max. 100 mA |
| Maximalwertspeicher | Max. Speicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut |
| Schnittstelle | RS 232 isoliert ± 50 V oder RS 485 isoliert 2500VRMS Option: PROFIBUS, PROFINET, Ethernet, EtherCAT, USB 2.0 |
| Software IR-LOG | Datenerfassung, graphische Darstellung, Geräte – Parametrierung |
| einstellbare Parameter mit Software IR-LOG |
Emissionsgrad, Schaltausgang, Analogausgang, Teilmessbereich, °C / °F, Maximalwertspeicher, Mittelwert, Lichtstrahlzieleinrichtung schaltbar |
| Lichtleiter | Länge 1800mm, Biegeradius mind. 40mm (andere Längen auf Anfrage) |
| Vorsatzoptik | für die optimale Anpassung an die jeweilige Messaufgabe steht eine umfangreiche Auswahl von Objektiven zur Verfügung |
| Betriebstemperatur | Pyrometer 0 – 50°C, Lichtleiter und Vorsatzoptik bis 150°C |
| Lagertemperatur | -10°C – +70°C |
| Temperaturabhängigkeit | 0,05 % / °C |
| Zulässige Feuchte | 35 – 85 % RF (nicht kondensierend) |
| Spannungsversorgung | 24 V DC ± 10 % oder 18 V AC ± 10 % < 160 mA |
| Geräteanschluss | 12-pol. Steckverbindung |
| Masse H / B / T | 54 x 54 x 147 mm / Aluminiumgehäuse |
| Gewicht | 0,6 kg |
| Schutzart | IP 65 |
| Optionen | eingebaute Digitalanzeige |
