Transmissions-Photometer
Die Transmissions-Photometer von Pier-Electronic werden in einem breiten Anwendungsbereich eingesetzt, sowohl in der Produktanalyse, als auch in Produktionsprozessen.

Die Photometer von GRUBATEC AG finden in einer Vielzahl von Anwendungsbereichen Verwendung, darunter:
- Berührungslose Online-Messung des Anteils einzelner Komponenten in flüssigen oder gasförmigen Stoffen
- Online-Feuchtemessung in einer Vielzahl von Materialien
- Bestimmung der Intensität von Färbungen in Lösungen und Farbumschlägen sowie Erkennen von Rot-, Blau- oder Gelbstichen im sichtbaren Bereich
- Messung von Resten organischer Stoffe in Wasser oder anderen Flüssigkeiten im Ultraviolettbereich
Die Photometer arbeiten berührungslos und ohne Beeinträchtigung des Messgutes. Das Messergebnis steht in Sekundenbruchteilen zur Verfügung (bei Einzelmessungen innerhalb weniger Sekunden). So kann nicht nur die schnelle Anzeige der Messgrössen gewährleistet werden, sondern es kann auch direkt auf die Regelung des Produktionsprozesses in automatisierten Anlagen eingewirkt werden, um auf den Messwert geeignet zu reagieren.
Die Prozessmesstechnik eignet sich auch für Stichproben- und Reihenmessungen in produktionsbegleitenden Labors. Sie trägt in Produktionsprozessen zu deutlichen Qualitätsverbesserungen sowie beträchtlichen Betriebskosteneinsparungen bei.
Typ | Transmissions-Photometer | Typ | Bremsflüssigkeits-Feuchtemessgerät |
Name | TMK 550 | Name | TMK 480 CT |
geeignet für: | Flüssigkeiten und Gase | geeignet für: | Bremsflüssigkeit |
Lichtquelle | anwendungsspezifisch | Lichtquelle | Wolframlampe |
Masse | 10 – 45 kg | Masse | 10 kg |
Abmessungen | 550 x 200 x 160 mm | Abmessungen | 480 x 200 x 160 mm |
Die Transmissionsphotometer von GRUBATEC AG sind vielseitig einsetzbar und können zur berührungslosen und online-Konzentrationsbestimmung von verschiedenen Komponenten in Flüssigkeiten und Gasen genutzt werden.
Ein häufiges Anwendungsfeld ist die Überwachung und Online-Messung des Wassergehalts in Flüssigkeiten. Durch die kontinuierliche Überwachung können Grenzwerte eingestellt werden, bei deren Überschreiten eine Meldung an die Leitstelle ausgegeben wird.
Auch die Bestimmung anderer Komponenten in Flüssigkeiten und Gasen ist möglich, wodurch mögliche Produktions- oder Prozessfehler erkannt werden können. Beispielsweise kann das Auftreten von Substanzen an der Messstelle, die dort sonst nicht anzutreffen sind, auf Lecks in den Produktionsprozessen hinweisen.
Die mögliche Messbereiche und die erreichbare Genauigkeit sind vom jeweiligen Messfall abhängig, da sich alle Komponenten eines Gemisches gegenseitig beeinflussen können. Es ist daher wichtig, den gewünschten Messbereich vorab abzuschätzen, um geeignete Wellenlängenfilter auszuwählen.
Dank der schnellen Messergebnisse (in Sekundenbruchteilen) und der Möglichkeit, direkt auf das Messergebnis einzuwirken, kann die Prozessmesstechnik von GRUBATEC AG in Produktionsprozessen sowohl zu deutlichen Qualitätsverbesserungen als auch zu beträchtlichen Betriebskosteneinsparungen beitragen. In der folgenden Tabelle finden Sie einige Beispiele für Prozessmessanwendungen, die wir bereits für unsere Kunden realisieren konnten.
Zu messende Substanz | Trägersubstanz |
Messbereich(e) |
Acetaldehyd | Methanol | 300 ppm |
Acetylen | Ammoniak | 50 % |
Ammoniak | Schwefelwasserstoff | 500 ppm |
Ammoniak | Wasser | 10 % |
Anilin | Wasser | 100 ppm, 200 ppm |
Anilin | Xylol | 60 % |
Benzin | Diesel | |
Benzol | Stickstoff | |
Blausäure | Hydantoin | |
Butylacetat | Butanol | 100 % |
Caprolactam | Wasser | 1000 ppm |
Catechol | Butadien | 200 ppm |
Chlor | Chlorwasserstoff | 100 ppm, 50 % |
Chlor | FCKW | 100 ppm |
Chlor | Luft | 700 ppm, 2000 ppm, 1 %, 2 % |
Chlor | Phosgen | 100 ppm, 500 ppm, 1000 ppm, 2000 ppm, 5000 ppm, 1 %, 2 % |
Chlor | Stickstoff | 3 % |
Chlor | Trichlorethan | 500 ppm |
Chlor | Wasserstoff | 4 % |
Chlordioxid | Luft | 100 ppm |
Chlorwasserstoff | Wasser | 100 % |
Diketen | Acetessigsäure | 5 % |
Dimethylacetamid | Wasser | 200 ppm, 500 ppm, 1000 ppm |
Dimethylformamid | Wasser | 100 ppm, 200 ppm, 2000 ppm, 5 %, 10 %, 70 % |
Distickstofftetroxid | Nitroglycerin | 45 % |
Distickstofftetroxid | Salpetersäure | 2000 ppm, 5000 ppm, 20 % |
Eisenhydroxid | Wasser | |
Essigsäure | Butylacetat | 3000 ppm |
Essigsäureanhydrid | Tetrahydrofuran | 4 %, 10 % |
Ethylbenzol | Benzol | 90 % |
Ethylbenzol | FCKW | 15 % |
Ethylbenzol | Styrol | 35 %, 60 % |
Ethylenoxid | Wasser | 1 %, 15 % |
Glycolether | Butanol | 20 % |
Kohlenmonoxid | Phosgen | 10 %, 20 % |
Methanol | Toluol | 100 % |
Methanol | Wasser | 2 %, 15 % |
Methylpyrrolidon | Wasser | 100 ppm, 70 % |
Natriumnitrat | Wasser | 1 % |
Nitrobenzol | Anilin | 5000 ppm |
Nitrobenzol | Wasser | 2000 ppm |
Öl | Trichlorethan | 1 % |
Paraffinöl | Tetrachlorkohlenstoff | |
Phenol | Brom | |
Phenol | Cumol | 3 %, 5% |
Phenol | Wasser | 1000 ppm |
Phthalsäure | Cyclohexan-dicarbonsäure-diisononylester | 200 ppm |
Quecksilber | Luft | 50 µg/m³ |
Quecksilber | Wasser | |
Salpetersäure | Wasser | 1 % |
Salzsäure | Phosphortrichlorid | |
Schwefeldioxid | Schwefelsäure | 100 ppm |
Schweres Wasser | Wasser | 500 ppm, 3000 ppm, 1 %, 2 % |
Stickstoffdioxid | Luft | 20 % |
Stickstoffdioxid | Stickstoffmonoxid | 200 ppm, 2000 ppm, 1 % |
Stickoxide | Schwefelsäure | 200 ppm |
Styrol | Ethylbenzol | 2 %, 5 %, 50 %, 90 % |
Toluol | Wasser | 600 ppm, 1000 ppm |
Toluoldiisocyanat | Toluol | 100 ppm |
Wasser | Aceton | 500 ppm, 1000 ppm, 3000 ppm, 1 %, 3 %, 10 %, 30 % |
Wasser | Acetoncyanhydrin | 1 % |
Wasser | Acrylnitril | 1 %, 20 % |
Wasser | Amine | 2000 ppm, 30 % |
Wasser | Ammoniak | 500 ppm, 1000 ppm, 5000 ppm, 5 % |
Wasser | Anilin | 1000 ppm, 200 mg/l |
Wasser | Bremsflüssigkeit | 2500 ppm, 1 %, 2 %, 10 % |
Wasser | Butanol | 1 %, 15 % |
Wasser | Buten | 10 % |
Wasser | Butylacetat | 1 % |
Wasser | Caprolactam | 600 ppm, 20 % |
Wasser | Chloral | 15 % |
Wasser | Chlorbenzol | 100 ppm |
Wasser | Chlorcyan | 2000 ppm |
Wasser | Chlormethan | 300 ppm |
Wasser | Cyclohexan | 2000 ppm |
Wasser | Cyclohexanonoxim | 5 % |
Wasser | Dichlorbenzol | 100 ppm, 200 ppm |
Wasser | Dichlorbutan | 400 ppm, 600 ppm |
Wasser | Dichlorethan | 100 ppm |
Wasser | Dichlorethylen | 100 ppm, 200 ppm |
Wasser | Dichlormethan | 500 ppm |
Wasser | Dichlorpropan | 200 ppm |
Wasser | Diethylenglycol | 1600 ppm, 4000 ppm |
Wasser | Dimethylacetamid | 500 ppm, 1000 ppm, 2000 ppm, 1 % |
Wasser | Dimethylamin | 1000 ppm, 1 % |
Wasser | Dimethylanilin | |
Wasser | Dimethylformamid | 500 ppm, 1000 ppm, 2 %, 10 %, 50 % |
Wasser | Dimethylsuccinat | 5000 ppm |
Wasser | Dipropylenglycol | 300 ppm |
Wasser | Entwicklerflüssigkeit | |
Wasser | Essigsäure | 2000 ppm, 5 %, 10 %, 20 %, 30 %, 60 %, 70 % |
Wasser | Essigsäureethylester | 200 ppm, 2000 ppm, 2 % |
Wasser | Ethanol | 1000 ppm, 3000 ppm, 2 %, 8 %, 10 % |
Wasser | Ethylendiamin | 1 % |
Wasser | Ethylenglycol | 100 ppm, 500 ppm, 1500 ppm, 2000 ppm, 2 %, 30 % |
Wasser | Ethylenoxid | 1000 ppm |
Wasser | Ethylpiperazin | 3 % |
Wasser | Fett | 2000 ppm, 1 % |
Wasser | Isoamylether | 200 ppm |
Wasser | Isopropylamin | 1 % |
Wasser | Luft | 10 %, 20 % |
Wasser | Methacrylsäure | 300 ppm |
Wasser | Methanol | 200 ppm, 1000 ppm, 1 %, 5 %, 30 % |
Wasser | Methylacetat | 25 %, 50 % |
Wasser | Methylcyclohexan | 50 % |
Wasser | Methylenchlorid | 500 ppm, 2000 ppm |
Wasser | Methylethylketon | 1 %, 10 % |
Wasser | Methylpyrrolidon | 700 ppm, 1000 ppm |
Wasser | Nitroglycerin | 5 % |
Wasser | Paraffin | 100 ppm |
Wasser | Phenol | 500 ppm, 5000 ppm, 8 % |
Wasser | Propanol | 1000 ppm, 2000 ppm, 5000 ppm, 20 % |
Wasser | Propylenoxid | 100 ppm, 200 ppm, 5 % |
200 ppm | ||
Wasser | Rauchgas | 20 g/m³ |
Wasser | Salpetersäure | 5000 ppm, 3 %, 5 %, 10 %, 20 % |
Wasser | Salzsäure | 1 % |
Wasser | Schwefelsäure | 25 % |
Wasser | Schweres Wasser | 1 %, 5 % |
Wasser | Silikon | 100 ppm |
Wasser | Spinnlösung | 3 % |
Wasser | Sulfonsäuren | 25 % |
Wasser | Tetrachlorkohlenstoff | |
Wasser | Tetrahydrofuran (THF) | 200 ppm, 1000 ppm, 2000 ppm, 8 %, 15 % |
Wasser | Toluol | 400 ppm, 1000 ppm, 5000 ppm, 1 % |
Wasser | Triethylenglycol | 2000 ppm |
Wasser | Trimethylamin | 5000 ppm |
Wasser | Trioxan | 100 ppm |
Wasser | Tripropylenglycol | 300 ppm |
Wasser | Vinylacetat | 1000 ppm |
Wasser | Vinylchlorid | 100 ppm, 400 ppm, 600 ppm |
Xylol | Wasser | 500 ppm |
Technischen Daten
Das Messprinzip
Bei der Transmissionsmessung durchläuft ein Lichtstrahl die Küvette, die das Messgut enthält. Durch Absorption durch das gesuchte Material wird er dabei bei bestimmten Wellenlängen abgeschwächt. Danach gelangt der Lichtstrahl in das Empfängergehäuse: Hier selektiert ein Filterrad die gewünschten Wellenlängen, die dann von einem Photoempfänger aufgenommen werden. Nach der Signalvorverstärkung und Bearbeitung im Auswertegerät wird das Messergebnis angezeigt. Bei Bedarf können auch andere Strahlengänge geliefert werden, beispielsweise Messköpfe mit Periskoparmen oder Küvetten, die über Lichtwellenleiter angekoppelt sind.
Die Transmissions-Photometer arbeiten im Wellenlängenbereich von 200 bis 4700 nm nach einem speziellen Wechsellichtverfahren, das sich durch eine besonders hohe zeitliche Konstanz auszeichnet. Dadurch haben viele Störeinflüsse nur einen vernachlässigbar kleinen Einfluss auf das Messergebnis.
Die Transmissionsmessung eignet sich sowohl in Prozess- als auch in Laboranwendungen hervorragend zur Online-Analyse von Flüssigkeiten und Gasen. Weil in Stoffgemischen einzelne Komponenten das Licht bei unterschiedlichen Wellenlängen unterschiedlich absorbieren, ist es zur Bestimmung einer Komponente nur erforderlich, die Absorption der einzelnen Stoffe eines Gemisches genau zu kennen, um geeignete Mess- und Vergleichswellenlängen festzulegen. In allen Wellenlängenbereichen ist auch die Messung von Gasen durchführbar. Wegen der geringeren Dichte sind hier, abhängig vom vorhandenen Druck und der Temperatur, grössere Schichttiefen erforderlich. Wenn Druck und Temperatur nicht konstant gehalten werden können, kann eine Kompensation der dadurch verursachten Messwertabweichungen erfolgen.
Unsere Mitarbeiter suchen mit genauer Spektralanalyse die optimalen Wellenlängen für Ihre Messanwendung aus. Diese Wellenlängen können in den folgenden Bereichen des elektromagnetischen Spektrums liegen:
Ultraviolett (UV) | 200–400 nm |
Sichtbares Licht (VIS) | 400–700 nm |
Nahes Infrarot (NIR) | 700–2500 nm |
Infrarot (IR) | 2500–4700 nm |

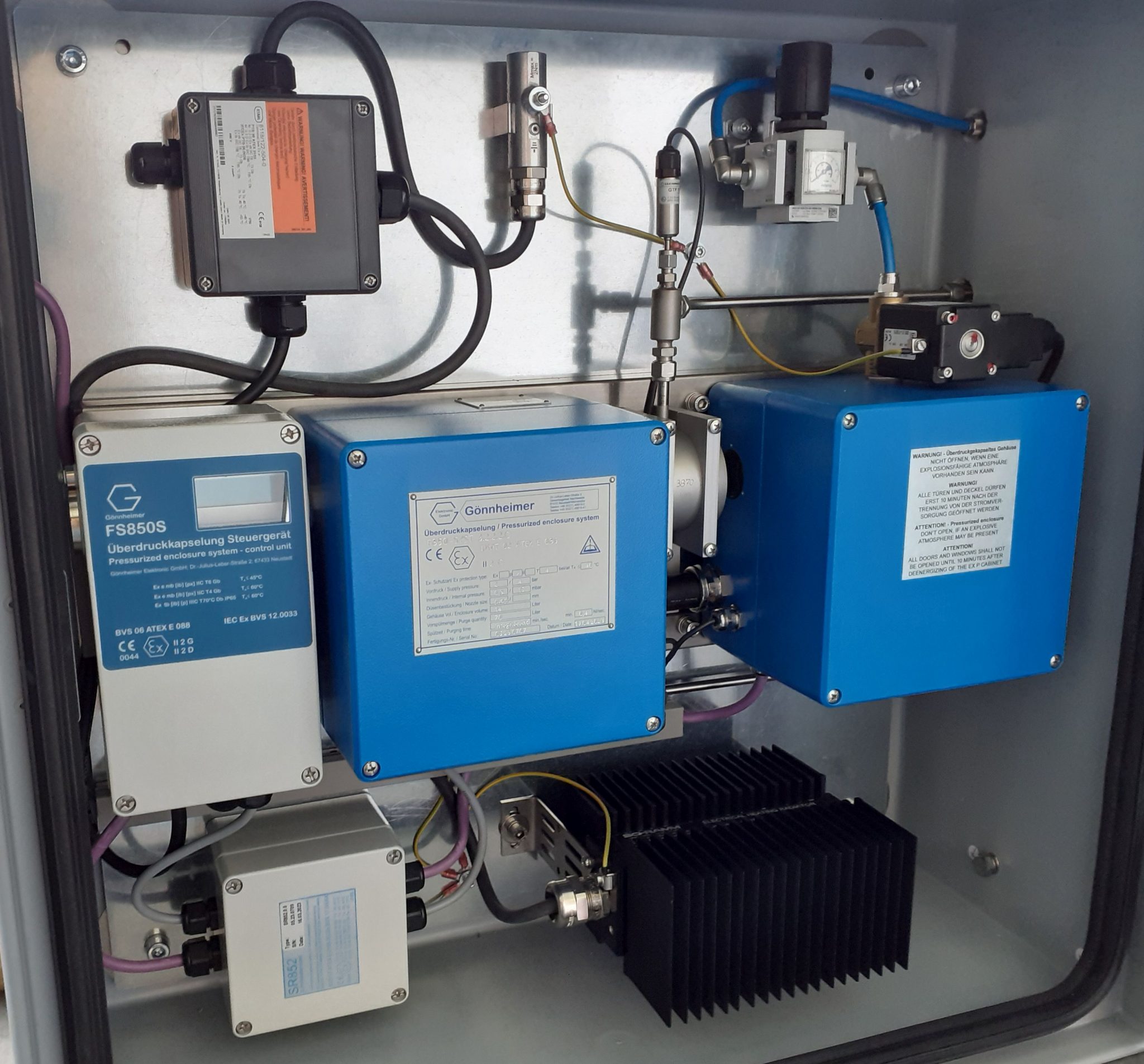

Der offene Messkopf-Aufbau bietet grosse Vorteile. So befindet sich die Küvette mit eventuell gefährlichen Flüssigkeiten oder Gasen frei zwischen dem Lampen- und Empfängerhaus. Bei einer Undichtigkeit können weder flüssige noch gasförmige Medien in das Photometergehäuse eindringen. Zudem ist die Küvette zur Wartung leicht zugänglich.
